在風電項目的高塔筒、大容量發展趨勢下，風機基礎結構用鋼量顯著增加。作為基礎中的關鍵受力筋，HRB500E鋼筋因其高強度、良好延性而被廣泛采用。但此類鋼筋碳當量較高，對焊接工藝敏感，因此工程中普遍采用機械連接。目前最主流的方案是直螺紋套筒連接，而冷擠壓套筒連接作為一種重要的補充工藝，在特定工況下依然具備應用價值。本文聚焦風電項目實際工況，梳理HRB500E鋼筋配套直螺紋套筒連接時的施工控制要點，并結合冷擠壓套筒進行對比分析，為現場技術人員提供操作參照。

一、材料驗收與存放：基礎控制環節

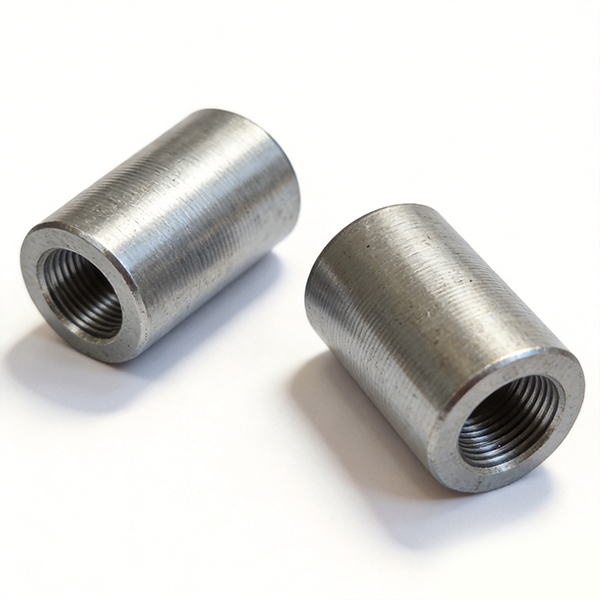

HRB500E鋼筋進場后，需核查質量證明文件，并按規定取樣復驗，重點檢驗屈服強度、抗拉強度、最大力總延伸率和反向彎曲性能。直螺紋套筒應選用45號優質碳素結構鋼制作，其屈服強度不低于355MPa，抗拉強度不低于600MPa。套筒內螺紋尺寸偏差應符合《鋼筋機械連接用套筒》（JG/T 163）規定，外觀不得有裂紋、毛刺或嚴重銹蝕。

套筒存放應置于干燥、防雨場所，底部墊高，避免受潮生銹。鋼筋端部若在加工前存在浮銹，需用鋼絲刷清理，但不得使用除銹劑或油類物質，以免影響絲頭與套筒的摩擦咬合效果。

二、絲頭加工：精度直接決定連接質量

HRB500E鋼筋端部采用專用剝肋滾軋機床進行絲頭加工，嚴禁使用切割機直接下料后不修整就滾絲。加工前應調整設備參數，確保螺紋中徑、牙型角和螺距符合標準。每批次加工的首件需用螺紋通規和止規進行檢驗：通規應能順利旋入絲頭全長，止規旋入深度不得超過3個螺距。

絲頭有效長度應滿足套筒長度的一半加2~3個絲扣余量，偏差控制在0~2P（P為螺距）以內。加工完畢后，必須立即佩戴塑料保護帽，防止運輸和堆放過程中絲頭碰傷或粘附雜物。對于露天堆放超過一周的絲頭，使用前需重新檢查螺紋完整性，必要時重新清理并檢驗。

三、現場連接作業與扭矩控制

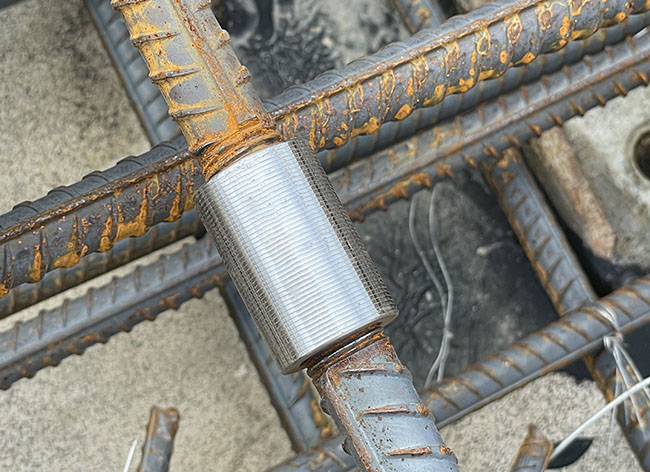

現場連接前，先取下保護帽，用鋼絲刷清理絲頭表面浮塵。將兩根待接鋼筋調整至同一直線狀態，隨后將直螺紋套筒旋入一端絲頭至底部，再反向旋入另一端鋼筋，直至兩端絲頭在套筒內對頂。

擰緊作業須使用標定合格的力矩扳手，不同直徑鋼筋對應不同最小扭矩值：

• 直徑25mm及以下：扭矩不小于260N·m；

• 直徑28~32mm：扭矩不小于320N·m；

• 直徑36~40mm：扭矩不小于360N·m。

施工中應按接頭總數5%的比例隨機抽檢擰緊扭矩，且每個施工班組每日至少抽檢一次。抽檢結果若低于規定值，則該批次接頭需全部重新擰緊并復檢。

四、工藝檢驗與現場驗收程序

正式展開大面積連接前，須進行工藝檢驗。每種規格鋼筋取3個接頭試件，送檢做單向拉伸試驗，測定極限抗拉強度和殘余變形量。對于HRB500E鋼筋的直螺紋套筒連接接頭，等級應達到Ⅰ級接頭標準，具體要求為：極限抗拉強度不小于鋼筋母材實測抗拉強度，或不小于母材抗拉強度標準值的1.10倍。

現場驗收時，除扭矩抽查外，還應按同一施工條件下同規格接頭每500個為一驗收批，隨機截取3個試件進行抗拉強度檢驗。若有一個試件不合格，則加倍取樣復試；仍有不合格者，則該批接頭全部判定為不合格，需采取補救措施。

五、直螺紋套筒與冷擠壓套筒的對比及應用選擇

在風電項目中，冷擠壓套筒連接雖然不如直螺紋套筒連接普及，但在特定場景下仍具有不可替代性。兩者差異主要體現在以下方面：

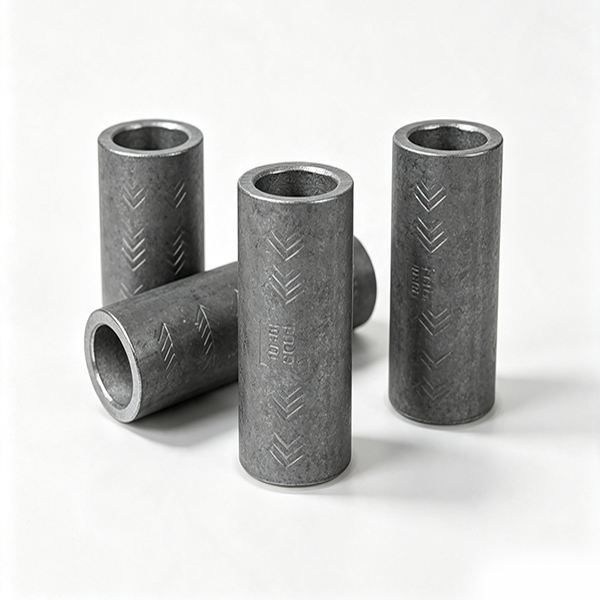

連接機理不同。直螺紋套筒連接依靠絲頭螺紋與套筒內螺紋的機械咬合傳遞荷載，對絲頭加工精度和螺紋清潔度要求較高。而冷擠壓套筒連接是利用液壓設備對套筒施加徑向壓力，使套筒產生塑性變形，與HRB500E鋼筋表面的橫肋形成緊密咬合，不損傷鋼筋母材截面，連接強度穩定且受操作水平影響較小。

施工環境適應性不同。直螺紋套筒連接在雨天、高濕或低溫環境下，絲頭和套筒內螺紋容易銹蝕或附著冰屑，影響旋合質量。冷擠壓套筒連接則不受天氣條件干擾，且作業過程中無明火、無煙塵，在防火要求嚴格的山區風電場或靠近林區部位更具優勢。

成本和效率差異。直螺紋套筒連接加工速度快、套筒單價較低，適合大批量、常規氣候條件下的施工。冷擠壓套筒連接設備投資較大，單接頭施工耗時略長，但因接頭質量離散性小，在抗震等級高或疲勞荷載顯著的部位（如塔筒門洞周邊、基礎環附近）可作為備選或補充方案。

綜合來看，風電項目主體基礎宜優先選用直螺紋套筒連接，并在施工組織設計中明確扭矩控制和絲頭保護措施。對于冬季施工、多雨區域或特殊結構部位，可將冷擠壓套筒連接作為技術儲備，納入專項方案比選。

六、常見質量問題及預防措施

現場施工中，絲頭碰傷或銹蝕是最多發的質量問題。預防措施為：加工后立即佩戴保護帽，搬運時輕拿輕放，堆放高度不超過1.5米。

套筒未擰緊到位也是高發問題。解決方式為：在套筒外壁用記號筆做標記線，擰緊后觀察兩端標記線是否與套筒端面齊平，以此作為輔助檢查手段。

鋼筋軸線偏斜會造成接頭受彎，降低承載力。連接前應利用專用定位夾具調整鋼筋位置，確保兩軸線對中后再旋入套筒。

七、總結

風電項目采用HRB500E鋼筋進行直螺紋套筒連接時，質量控制應貫穿材料驗收、絲頭加工、扭矩擰緊和檢測驗收全流程。同時，冷擠壓套筒連接作為一種高可靠性的替代工藝，在惡劣環境或特殊結構部位具有補充應用價值。現場技術人員應結合具體工況，合理選用連接方式，嚴格執行工藝檢驗和扭矩抽檢制度，確保風機基礎鋼筋連接安全可靠。
